Éviter les déclenchements inutiles : régler son capteur PIR
Mai
Saviez-vous qu’une simple variation de la température ambiante proche de 37°C suffit à perturber la précision de vos dispositifs de détection ?
De nombreux utilisateurs subissent des alertes intempestives car ils ignorent comment ajuster correctement le potentiomètre de leur matériel. Nous allons vous accompagner dans le réglage sensibilité capteur PIR afin de stabiliser vos mesures et d’éliminer définitivement ces déclenchements parasites.
- Réglage sensibilité capteur pir : fonctionnement et calibration initiale
- Maîtriser les potentiomètres pour une détection sur mesure
- Optimisation environnementale et positionnement stratégique
- Solutions avancées contre les déclenchements intempestifs
Réglage sensibilité capteur pir : fonctionnement et calibration initiale
Le capteur PIR détecte les variations de chaleur via une lentille de Fresnel segmentant les rayons infrarouges. Une calibration précise via potentiomètre et une phase de stabilisation d’une minute après allumage garantissent une détection sans erreurs.
Pour obtenir une détection efficace, il est indispensable de comprendre comment la focalisation optique influence directement la qualité du signal reçu par le composant électronique.

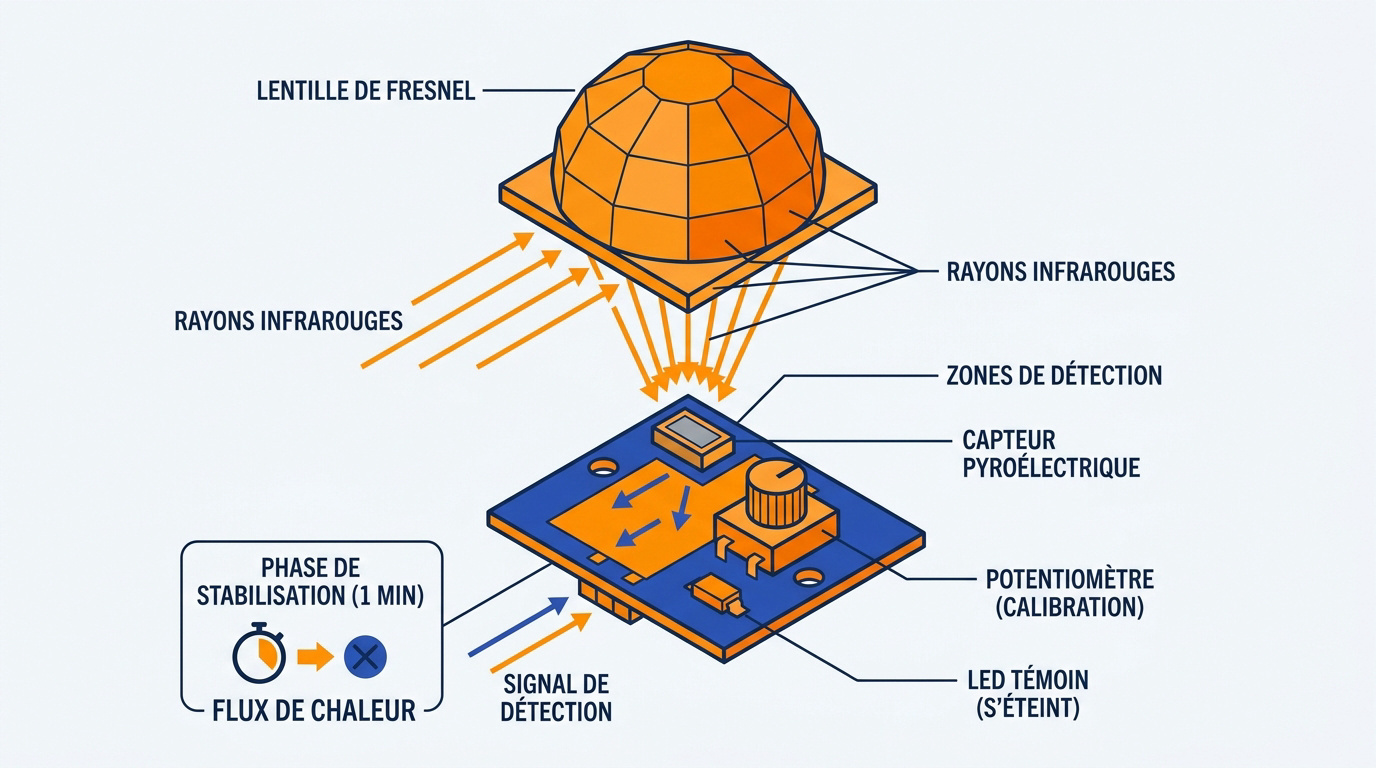

Mécanisme de l’infrarouge passif et lentille de Fresnel
La lentille de Fresnel concentre l’énergie infrarouge sur le capteur pyroélectrique. Elle segmente l’espace pour créer des zones de détection actives indispensables.
Le système mesure le différentiel thermique entre deux cellules. Un mouvement est validé uniquement si la chaleur change d’une cellule à l’autre.
Cette technologie équipe souvent votre piège photographique. Elle permet d’identifier une signature thermique en mouvement avec une précision remarquable.
Phase de stabilisation et premier démarrage du module
Le composant nécessite un temps de chauffe électrique spécifique. À la mise sous tension, le signal de sortie reste instable pendant quelques instants.
Il faut attendre environ soixante secondes avant de tester les réglages. Cela évite de conclure à une panne matérielle de manière prématurée.
N’essayez jamais de régler la sensibilité avant que la LED témoin ne se soit éteinte une première fois.
Maîtriser les potentiomètres pour une détection sur mesure
Une fois le matériel stabilisé, il est temps d’ajuster les réglages mécaniques pour affiner la réactivité du système.

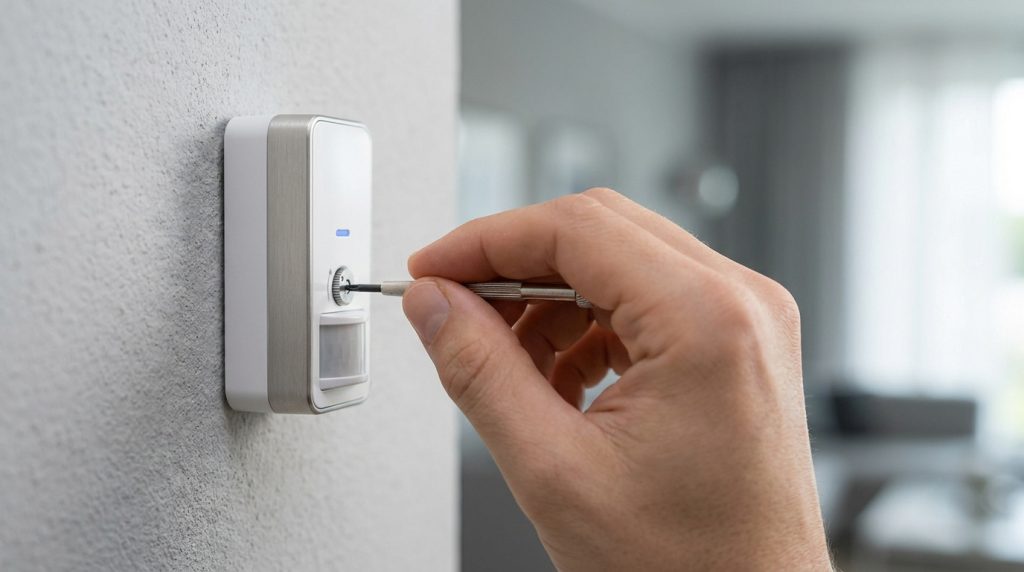

Ajustement de la sensibilité pour filtrer les parasites
Tournez le potentiomètre vers la droite pour accroître la portée. Ce réglage modifie le seuil de tension interne. Le capteur devient alors plus sensible aux sources de chaleur.
Réduisez la portée pour ignorer les obstacles lointains. Cela limite les déclenchements dus au vent. Vous évitez ainsi de solliciter inutilement vos dispositifs.
Consultez ce guide pour savoir comment régler une caméra de chasse. Un calibrage précis garantit la fiabilité de vos équipements extérieurs.
Gestion de la temporisation et durée d’activation
Le second potentiomètre (Time) définit la durée du signal actif. Il maintient l’état haut après la fin du mouvement. Ce paramètre est vital pour l’énergie.
Privilégiez une durée courte pour les alarmes. Pour l’éclairage, une temporisation longue offre un meilleur confort. Adaptez ce délai selon votre usage spécifique.
| Réglage | Sens horaire | Anti-horaire | Usage idéal |
|---|---|---|---|
| Sensibilité | Augmente portée | Réduit portée | Sécurité |
| Temporisation | Allonge signal | Raccourcit signal | Éclairage |
Modes de déclenchement : single vs multiple trigger
Le cavalier arrière définit le comportement logique. Le mode Single n’envoie qu’une impulsion par détection. Il impose un temps mort entre chaque lecture.
Le mode Multiple maintient le signal actif tant qu’un mouvement persiste. C’est la solution parfaite pour un éclairage continu. La détection est alors constante.
Ce choix impacte votre consommation électrique. Le mode Single économise les batteries sur le long terme. Nous le recommandons pour les installations isolées.
Optimisation environnementale et positionnement stratégique
Au-delà des réglages internes, l’environnement direct du capteur dicte la qualité finale des captures obtenues sur le terrain.
Influence thermique et courants d’air sur la précision
Les sources de chaleur perturbent la détection. Les radiateurs ou moteurs émettent des signatures thermiques puissantes. Le capteur interprète ces rayonnements comme des mouvements. Un simple flux d’air chaud peut alors simuler un passage humain.
La température ambiante modifie radicalement la sensibilité. Plus l’air approche les 37°C, plus le contraste thermique diminue. La détection des corps devient alors particulièrement complexe pour l’appareil.
Pour limiter ces faux déclenchements de mouvement, restez vigilant sur l’emplacement.
Hauteur et angles de vision pour une couverture propre
Fixez votre matériel à environ deux mètres. Cette hauteur standard garantit un champ de vision dégagé. Inclinez légèrement l’objectif vers le bas. Cela maximise la zone de couverture au sol.
Privilégiez systématiquement une détection transversale. Un sujet traversant les faisceaux infrarouges est repéré plus vite. Le mouvement frontal reste moins efficace pour déclencher l’enregistrement.
- Éviter l’exposition directe au soleil
- Éloigner des branches mobiles
- Privilégier un support stable sans vibrations
Surveillez l’angle mort sous le boîtier. Un mauvais réglage laisse une zone invisible.
Solutions avancées contre les déclenchements intempestifs
Si les réglages physiques ne suffisent pas, des solutions logicielles et électroniques permettent de stabiliser les projets les plus complexes.
Filtrage logiciel et gestion des interruptions microcontrôleur
Utilisez les interruptions sur Arduino ou ESP32. Cela permet au processeur de dormir tant qu’aucun mouvement n’est détecté. On gagne ainsi une réactivité immédiate lors du changement d’état.
Appliquez ensuite une logique de filtrage par code. Il suffit d’ignorer les impulsions trop brèves pour éliminer le bruit électronique résiduel. Cette méthode stabilise grandement le signal de sortie.
Ces optimisations techniques préservent l’autonomie de la batterie de vos installations. Un code propre évite les cycles de réveil inutiles. C’est un gain d’énergie précieux.
Guide de dépannage pour capteurs bloqués à l’état haut
Une alimentation instable est souvent la coupable. Une chute de tension peut bloquer le capteur en position active. L’ajout d’un condensateur de 100uF près du module règle souvent ce souci majeur. Cela lisse les appels de courant.
L’instabilité de l’alimentation (piles faibles) et les interférences Wi-Fi bloquent souvent le capteur à l’état haut.
Le Wi-Fi génère parfois des interférences électromagnétiques. Isoler le capteur avec un blindage léger peut aider. Éloignez aussi les antennes des câbles de données.
Vérifiez toujours la tension réelle aux bornes du PIR, car une pile faible crée des comportements erratiques.
Enfin, inspectez les câbles Dupont. Ils s’oxydent parfois en extérieur, créant des contacts intermittents.
Maîtriser le réglage sensibilité capteur PIR est crucial pour garantir une surveillance fiable sans fausses alarmes. En calibrant vos potentiomètres et en optimisant l’emplacement thermique, vous assurez une protection performante dès aujourd’hui. Ne laissez plus les déclenchements inutiles épuiser vos batteries et retrouvez une sérénité technique absolue.
FAQ
Comment puis-je ajuster la sensibilité de mon capteur PIR pour limiter les fausses alertes ?
Pour affiner la précision de votre dispositif, vous devez agir sur le potentiomètre de sensibilité, généralement situé à l’arrière du module. En tournant dans le sens horaire, vous augmentez la distance de détection, ce qui est idéal pour les grands espaces mais peut générer des erreurs. À l’inverse, réduire la portée permet d’ignorer les mouvements parasites lointains, comme des branches agitées par le vent.
Nous vous conseillons d’adapter ce réglage selon votre environnement spécifique : une sensibilité élevée est parfaite pour la sécurité anti-intrusion, tandis qu’une sensibilité faible est préférable en intérieur pour éviter que votre éclairage ne se déclenche au moindre courant d’air chaud.
Pourquoi mon capteur de mouvement se déclenche-t-il tout seul sans raison apparente ?
Les déclenchements intempestifs proviennent souvent de variations thermiques que le capteur interprète comme un mouvement humain. Les sources de chaleur telles que les radiateurs, les moteurs ou l’exposition directe au soleil créent des signatures infrarouges instables. De plus, lorsque la température ambiante s’approche de 37°C, le contraste thermique diminue, rendant le capteur soit trop nerveux, soit inefficace.
Une autre cause fréquente est l’instabilité électrique lors du démarrage. Il est impératif de respecter une phase de stabilisation d’environ soixante secondes après la mise sous tension. Durant ce laps de temps, le signal de sortie est souvent erratique ; il ne s’agit pas d’une panne, mais d’une calibration nécessaire du composant pyroélectrique.
Quelle est la différence entre le mode de déclenchement simple et le mode répétable ?
Le choix s’effectue via un cavalier (jumper) sur le circuit. Le mode Single (L) n’envoie qu’une seule impulsion par détection : une fois le délai écoulé, la sortie repasse à l’état bas même si le mouvement continue. C’est une option judicieuse pour optimiser l’autonomie de la batterie de vos installations nomades.
Le mode Multiple ou Retrigger (H) maintient la sortie active tant qu’une présence est perçue dans le champ. Nous recommandons ce réglage pour la gestion de l’éclairage, car il garantit que la lumière reste allumée tant que vous êtes dans la pièce, réinitialisant le minuteur à chaque nouveau geste détecté.
Comment positionner stratégiquement mon capteur pour une efficacité maximale ?
Pour obtenir une couverture propre, nous préconisons d’installer votre capteur à une hauteur d’environ deux mètres avec une légère inclinaison vers le bas. Gardez à l’esprit que la détection est bien plus performante lorsque le sujet traverse les faisceaux de manière transversale plutôt que de marcher directement vers la lentille.
Enfin, veillez à isoler votre module des interférences électromagnétiques, comme celles dégagées par un routeur Wi-Fi. Dans certains cas complexes, l’ajout d’un condensateur de 100uF sur l’alimentation permet de stabiliser la tension et d’éliminer les faux signaux dus à une pile faiblissante ou à des câbles oxydés.
